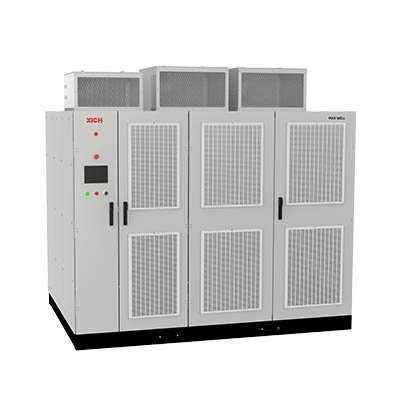

MAXWELL H系列是由西安西驰电气股份有限钱柜网址钱柜平台登录钱柜官网登录自主研发的一款驱动电机的高压变频钱柜网址钱柜平台登录钱柜官网登录。我司可为客户提供可靠、高性能、柔性高压电机驱动系统。

电压等级	6KV	10Kv
功率范围	185KW-5MW	200KW-10MW
系统拓扑	移相变压器+全桥整流+H桥逆变
输出电压	0-6KV	0-10KV
输出频率	0-120Hz
冷却方式	空气冷却

钱柜网址钱柜平台登录-钱柜（中国

1.输入电流谐波

采用变压器移相位技术，多脉冲整流，6kv系统30脉冲，10kv系统48脉冲。

满足IEEE519-2014标准。

输入无滤波器。

2.输入功率因数

无需无功补偿设备。输入功率因数高达0.96，电机通过高压变频器后，输入变压器移相技术结合级联单元提供电机需要的无功功率，

3.输出电压波形

模块级联技术，H桥逆变，模块输出叠加形成多电平，输出正弦波，确保电机工作在较佳状态，适应新老电机。

4.整机效率

效率高达97%，对移相变压器进行较优电磁设计，减少损耗。

5.电网适应性

输出电压波动范围-15%-+15%，在波动范围内通过输出注入谐波控制，维持电机工作，确保输出额定电压。事实上最低电压-45%可以工作。当电网瞬间掉电，高压变频器将进入瞬间掉电不停机功能，频率波动-10%-+10%，在系统储能耗尽前电网恢复，系统将继续工作。

6.防雷保护

市电输入、输出、控制电源输入、通信信号具有防雷保护功能。

7.模块化设计

控制系统、电气系统、功率单元、风机系统、检测单元采用模块化设计，高可靠、维护方便、易操作。

8.一体化设计

10KV 1-2MW，功率段内结构尺寸一个设计，10KV 1-2.25MW、10KV 200KW-1MW和6KV 185KW-0.8MW，功率段内结构尺寸一个设计。事实上体积小，节约占地空间。

9.钱柜网址钱柜平台登录钱柜官网登录软启功能

移相变压器通过钱柜网址钱柜平台登录钱柜官网登录软启，高压侧切换到电网，变压器输出正常电压后，软启动确保移相变压器在切换到电网时无冲击电流。

10.控制电源

确保系统掉电时，一路来自高压，一路来自钱柜网址钱柜平台登录钱柜官网登录，供电采用双路冗余供电，高可靠性，控制系统内部核心存储芯片，采用电容供电，控制系统电源采用模块化设计，运行数据存储。

11.丰富电机控制方式

提供VF控制、矢量控制、转矩控制模式（DTC），根据电机的应用场景，适应各种电机负载。

12.故障保护

电机过流保护、输出过载保护、输入过压过流保护、移相变压器过热保护、通信故障保护、功率单元故障、输出短路保护、IGBT过流保护、运行门开保护等。也就是说

13.丰富的用户接口

具有RS485、模拟量输入、模拟量输出、数字量输入、数字量输出、编码器输入、功率控制、电源输出、高压断路器控制和检测、紧急停机等接口，满足各种应用场景。

14.功率单元设计

独立风道设计，适应工业各种应用场景。光纤控制信号无干扰。模块控制部分采用DSP数字控制。

15.主控系统

采用DSP+FPGA架构，完成电机算法、逻辑控制、故障处理、SVPWM调节、通信、信号处理等功能。精准、快速、可靠完成电机控制。一般来说

16.无扰切换技术

高压变频器可以实现同步电机或异步电机软启动，对电机无冲击电流，逐步运行到电网频率50HZ，保证电机安全运行。切换过程平稳，电机从0HZ启动，然后电机从变频状态切换到工频电网，

17.易维护性

采用模块化设计，各个部分都是独立的模块，维护时只需要把相应的模块进行处理。可以在机器正常运行情况下更换或清理通风防尘网。

18.环境适应性强

防护等级IP30；污染等级Ⅲ；

满足-15℃启机,最高温度55℃下可以工作；

存储和运输温度-40℃-+70℃；

整机通过三级公路运输试验；

功率单元、控制系统、检测单元、电气系统等模块通过0.6米跌落试验和振动试验。

功率输入
输入电压	电压等级6KV或10KV，电压波动范围在-10%~+10%以内输出额定功率。在-45%~-10%以内输出功率降额使用。
输入频率	50Hz，频率波动范围-10%~+10%
输入电流谐波	THDI≤4%，满足国际标准IEEE519-2014和钱柜网址钱柜平台登录钱柜官网登录标准GB/T14549-93电能质量标准
输入功率因数	最高可达0.96
功率输出
输出电压范围	0~6KV 或0~10KV
输出频率	0-120Hz
系统效率	最高可达97%
输出过载	负载小于105%可以长时间工作，110%~160%以内反时限保护。
输出电流谐波	THDI≤4%，满足国际标准IEEE519-2014和钱柜网址钱柜平台登录钱柜官网登录标准GB/T14549-93电能质量标准
控制方式
控制方式	V/F、无速度传感器VC控制、有速度传感器VC控制
加减速时间	0.1-3600S
频率分辨率	数字设定0.01Hz，模拟设定0.1×设定最高频率
频率精度	数字设定±0.01%最高频率，模拟设定±0.2%×设定最高频率
速度分辨率	数字设定0.01Hz，模拟设定0.1×设定最高频率
速度精度	±0.5%
速度波动	±0.3%
启动转矩	大于120%
励磁制动	制动时间0-600S，起始频率0-50Hz，制动电流0-100%额定电流
直流制动	制动时间1-600S，起始频率0-30Hz，制动电流0-150%额定电流
电压自动调整	输入电压在-10%~+10%以内变化时，能自动保持输出电压恒定，额定输出电压波动不大于±3%
整机参数
冷却方式	风冷
防护等级	IP30
移相变压器绝缘等级	Class H（180℃）
本地操作方式	触摸屏
辅助电源	≥20KVA
环境适应性
运行环境温度	0~+40℃ -15℃可以直接起机，40℃~55℃容量降额使用
存储环境温度	-40℃~+70℃
运输环境温度	-40℃~+70℃
相对湿度	5%-95%无凝露
海拔高度	小于1000米
安装场所	室内安装
污染等级	污染等级Ⅲ；偶尔存在导电污染物
用户接口
继电器型干接点输出	6 220VAC/24VDC
晶体管型干接点输出	4 24VDC
数字量多功能输入	8 24VDC
模拟量输入	3
模拟量输出	2
通信接口	2
高压断路器控制	1
码盘接口	1
电源接口	380V AC

MaxWell 6KV系列

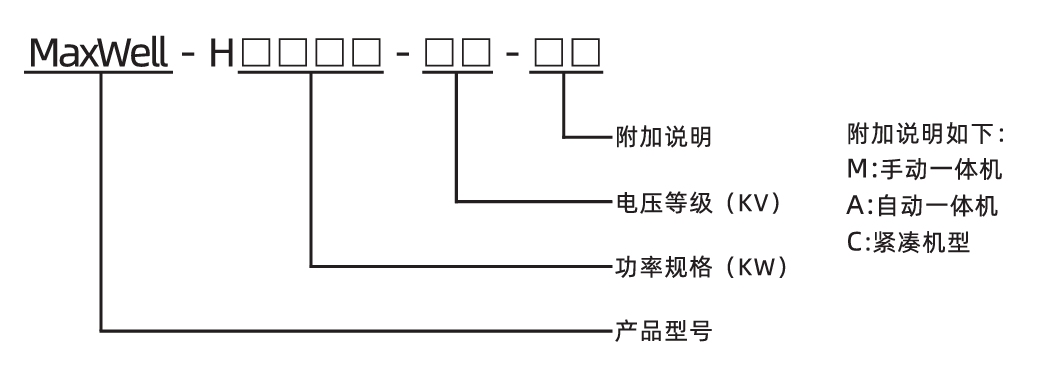

产品型号	适配电机功率kW	额定输出电流A	重量 kg	外形尺寸 mm

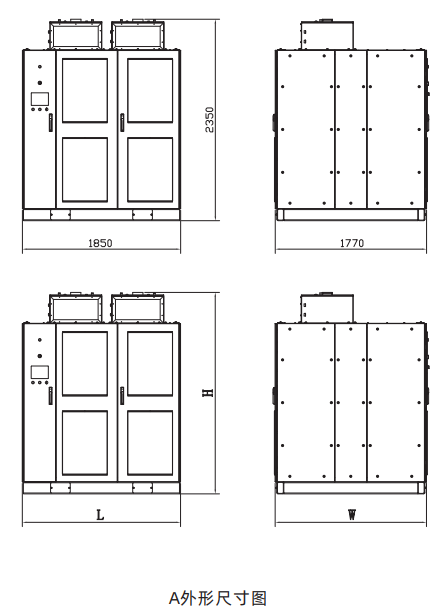

MaxWell.H0185.06	185	23	2030	185017702350 （A）
MaxWell.H0200.06	200	25	2049
MaxWell.H0220.06	220	27	2073
MaxWell.H0250.06	250	31	2109
MaxWell.H0280.06	280	34	2145
MaxWell.H0315.06	315	38	2187
MaxWell.H0355.06	355	43	2236
MaxWell.H0400.06	400	48	2363
MaxWell.H0450.06	450	54	2385
MaxWell.H0500.06	500	60	2410
MaxWell.H0560.06	560	67	2479
MaxWell.H0630.06	630	75	2609
MaxWell.H0710.06	710	85	2664
MaxWell.H0800.06	800	94	2773
MaxWell.H0900.06	900	106	2894
MaxWell.H1000.06	1000	117	3060
MaxWell.H1120.06	1120	131	3268
MaxWell.H1250.06	1250	144	3502
MaxWell.H1400.06	1400	161	3577
备注：参考6KV三相异步电机6KV/50HZ，实际选型需要根据电机确定。

MaxWell 10KV系列

产品型号	适配电机功率kW	额定输出电流A	重量 kg	外形尺寸 mm
MaxWell.H0220.10	220	17	2163	185017702350 （A）
MaxWell.H0250.10	250	19	2202
MaxWell.H0280.10	280	21	2241
MaxWell.H0315.10	315	24	2286
MaxWell.H0355.10	355	26	2338
MaxWell.H0400.10	400	29	2475
MaxWell.H0450.10	450	33	2505
MaxWell.H0500.10	500	36	2526
MaxWell.H0560.10	560	40	2600
MaxWell.H0630.10	630	45	2740
MaxWell.H0710.10	710	51	2799
MaxWell.H0800.10	800	56	2916
MaxWell.H0900.10	900	63	3046
MaxWell.H1000.10	1000	70	3225

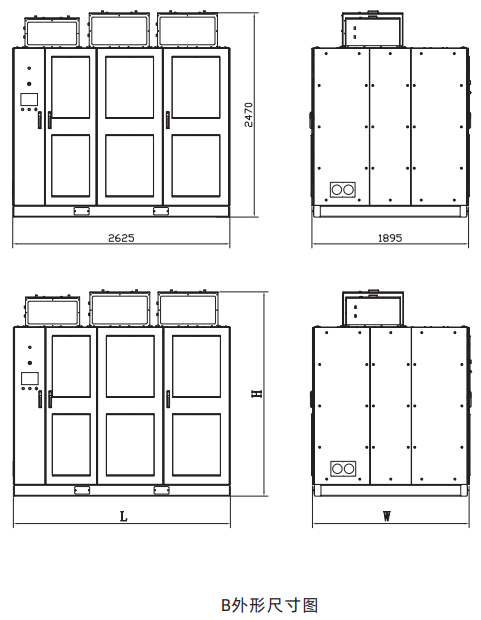

MaxWell.H1120.10	1120	79	3848	265019002490 （B）
MaxWell.H1250.10	1250	87	4100
MaxWell.H1400.10	1400	97	4180
MaxWell.H1600.10	1600	110	4610
MaxWell.H1800.10	1800	124	4990
MaxWell.H2000.10	2000	138	5180
MaxWell.H2250.10	2250	154	5573
备注：参考10KV三相异步电机10KV/50HZ，实际选型需要根据电机确定。
