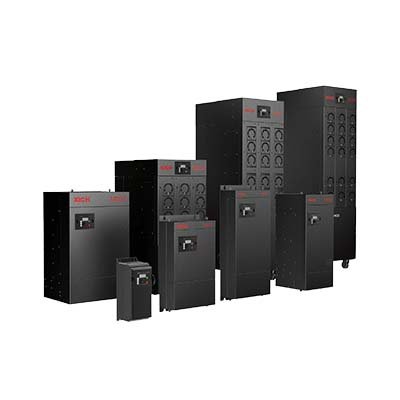

MDG3系列是由西安西驰电气股份有限钱柜网址钱柜平台登录钱柜玩法介绍自主研发的一款驱动电机的变频钱柜网址钱柜平台登录钱柜玩法介绍。我司可为客户提供可靠、高性能的电机驱动系统。

适应负载类型：风机、水泵、压缩机等。

钱柜网址钱柜平台登录-钱柜（中国

1、超薄设计，体积小，占用空间小；

2、采用模块化设计，后期维护方便；

3、独立风道，满足各种工业场景使用；

4、直流电抗器可灵活配置；

5、可外引LED操作面板；

6、全系列均支持直流母线供电。

项目		参数
电源	额定电压	三相380V~480V
	允许电压波动	-15%~+10%
	额定频率	50/60Hz
	允许频率波动	±5%
输出	输出电压	三相380V~480V（跟随输入电压）
	输出频率	≤500Hz
	载波频率	0.5~16kHz（可根据温度自动调整，不同机型调整范围不同）
	过载能力	150%额定电流60s；180%额定电流3s
基本功能	频率设定分辨率	数字设定：0.01H 模拟设定：频率上限值x0.025%z
	控制方式	开环矢量控制（SVC） V/F控制
	启动转矩	0.3Hz/150%（SVC）
	调速范围	1:200（SVC）
	稳速精度	±0.5%（SVC）
	转矩提升	自动转矩提升手动转矩提升0.1%~30.0%
	V/F曲线	两种方式：直线型；多点型；
	加减速曲线	直线或S曲线加减速方式四种加减速时间，加减速时间范围0.0~6500.0s
	直流制动	直流制动频率：0.00Hz~频率上限值制动时间：0.0s~36.0s 制动动作电流值：0.0%~100.0%
	点动控制	点动频率范围：0.00Hz~50.00Hz 点动加减速时间：0.0s~6500.0s
	简易PLC,多段速运行	通过内置PLC或控制端子可实现16段速运行
	内置PID	过程控制应用中实现闭环控制
	过压过流失速控制	运行时对电流电压自动限制，防止频繁过流过压故障停机
	快速限流功能	可减小过流故障停机，保护变频器正常运行
控制接口	数字输入	5个多功能数字输入，其中1个支持不低于100kHz脉冲输入功能
	模拟输入	2个模拟输入，均可支持0~10V或4~20mA模拟输入，通过跳线切换电压或电流输入
	数字输出	2个开路集电极数字输出，其中1个支持不低于100kHz方波输出
	模拟输出	2个模拟输出，支持0~10V或0~20mA模拟输出，通过跳线切换电压或电流输出
	继电器输出	2路继电器输出，包括2个常开触点，2个常闭触点
	标配通信接口	1路RS485通信接口
操作面板	LED数码显示	5位数码显示参数、设置等
	指示灯	4个状态指示，3个单位指示
	按键功能	5个功能按键包括1个多功能按键，可通过参数P0~00设置功能
	飞梭旋钮	具有加、减及确认的功能
	参数拷贝	实现参数的快速上传、下载功能
保护功能	基本保护	输入输出缺相、过压、欠压、过流、过载、过热、相间短路、电压电流限幅、快速限流等多种保护功能
环境	使用环境	室内，无导电性粉尘、油污等
	运行环境温度	-10℃~+40℃（40℃~50℃，温度每升高1℃降额1.5%）
	湿度	小于95%RH，无凝露
	海拔高度	1000m以下不降额采用，1000m以上海拔每升高100m降额1%采用
	存储环境温度	-20℃~+60℃
	振动	小于5.9m/s²(0.6g)
	防护等级	IP20

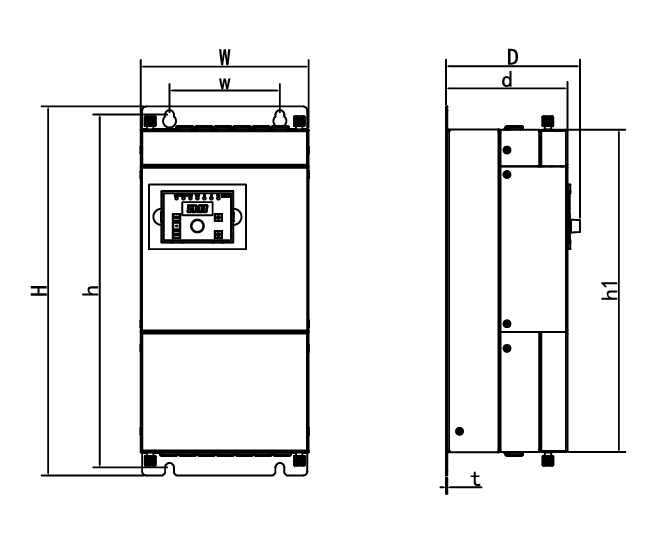

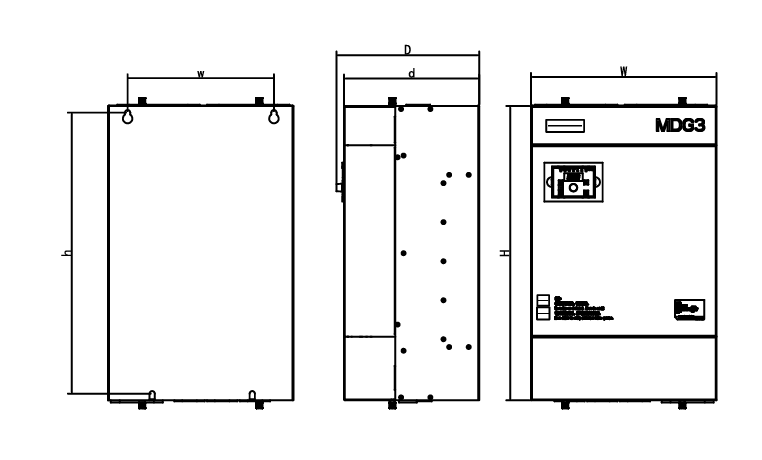

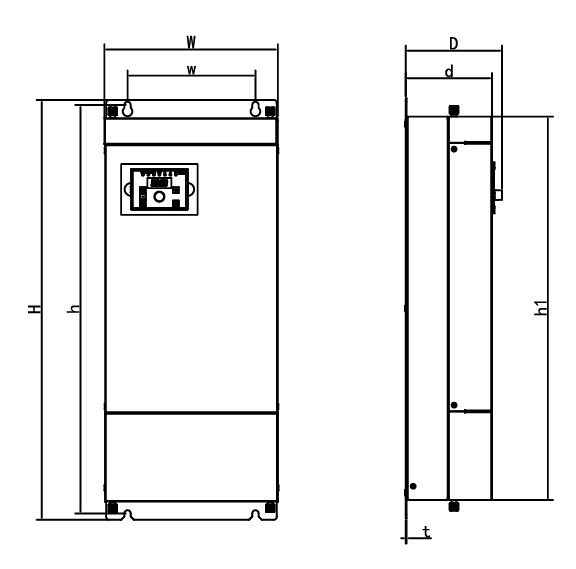

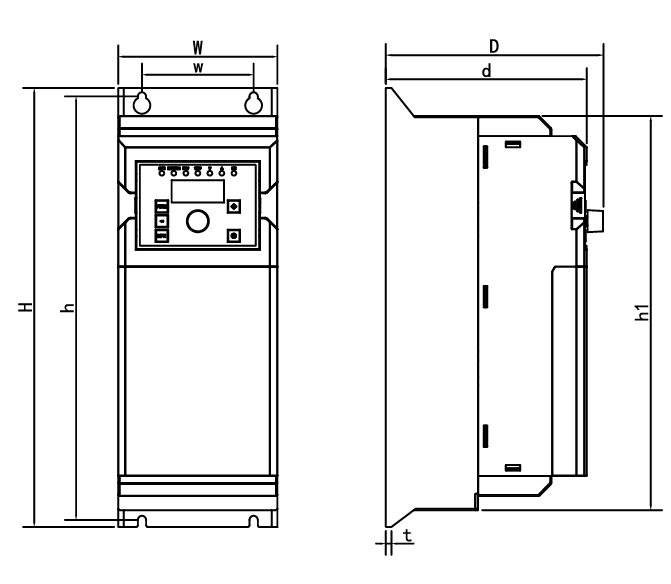

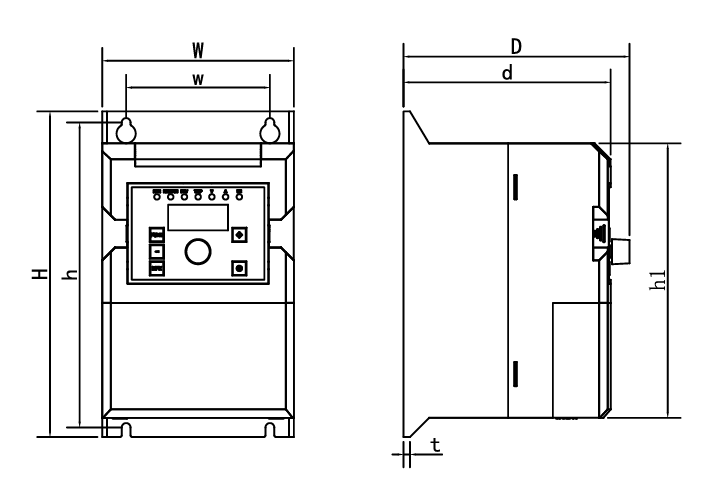

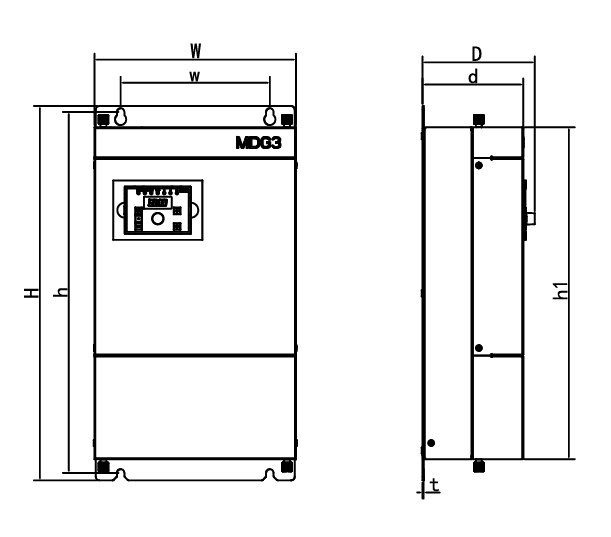

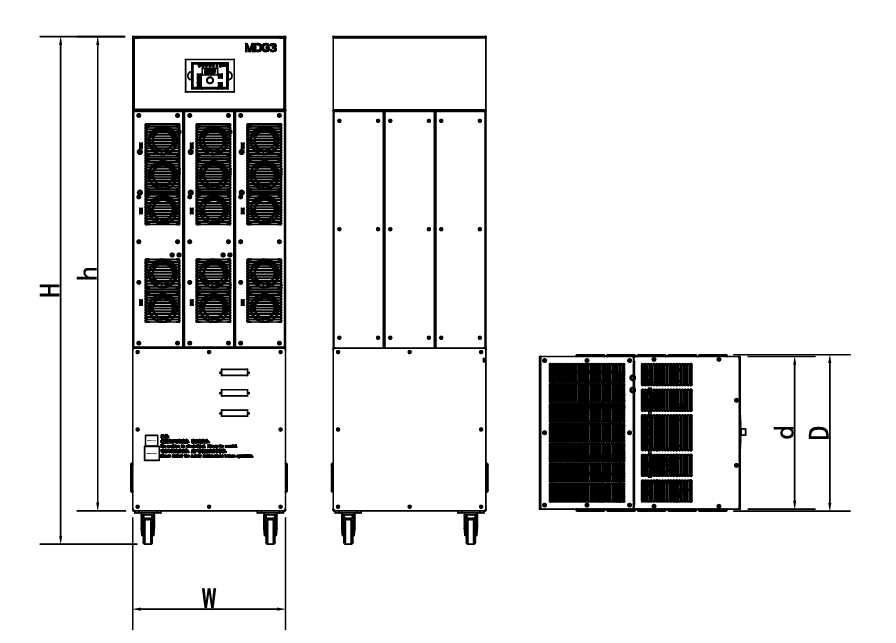

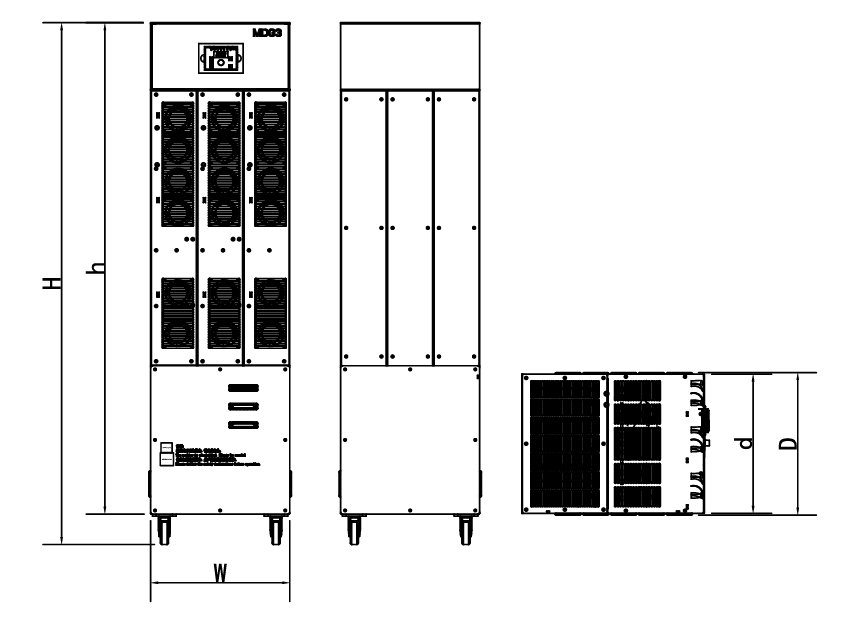

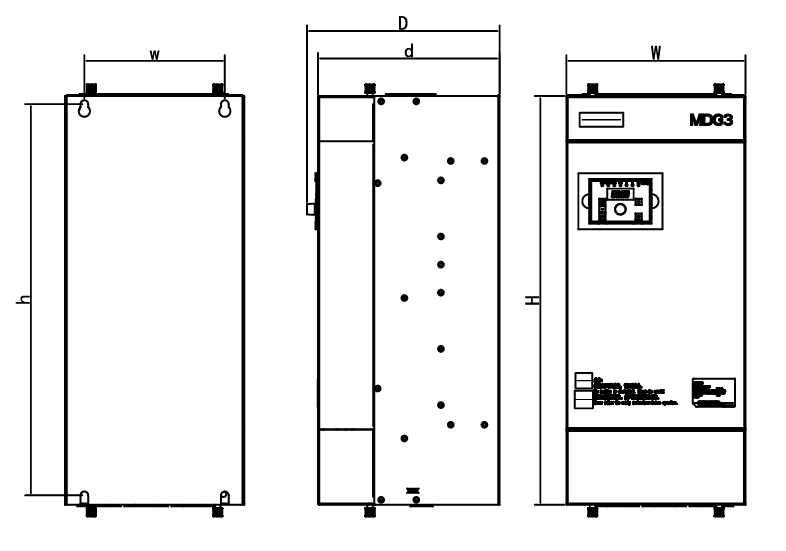

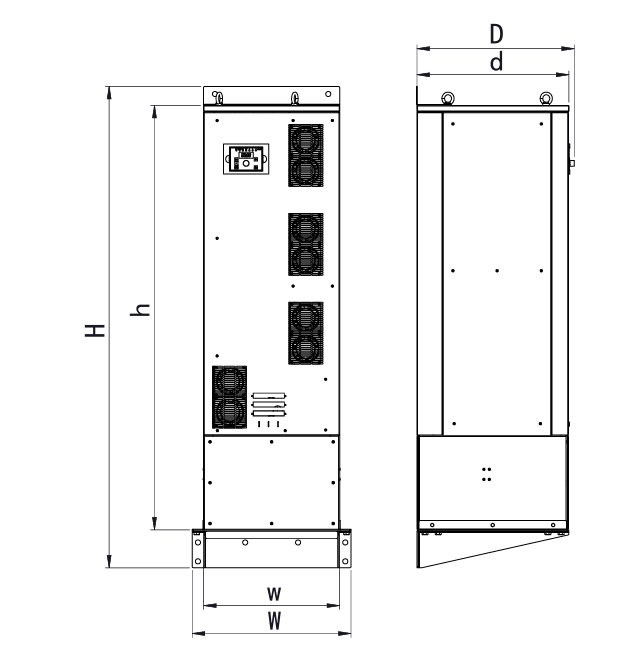

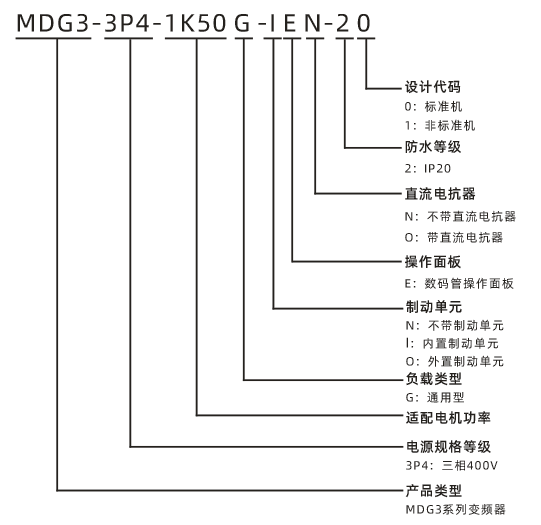

变频器型号 MDG3-3P4-□	外形尺寸（mm）
	外形图	W	H	D	w	h	h1	d	t	固定螺钉	净重 (kg)
1K50G	A	120	204	142	90	191	172	130	4	M5	1.5
2K20G
4K00G
5K50G
7K50G	B	114	315	156	80	304	283	144	4	M5	2.5
11K0G
15K0G
18K5G	C	207	455	165	136	435	397	150	1.5	M10	9
22K0G
30K0G	D	270	502	150	200	484	445	135	1.5	M10	12
37K0G	E	270	657	150	200	639	600	135	1.5	M10	16
45K0G
55K0G
75K0G	F	255	584	274	200	557	/	258	/	M8	30
93K0G
110KG	G	380	603	292.5	300	576	/	277	/	M10	45
132KG
160KG	H	420	1273	416	360	1123	/	402	/	M12	75
185KG
200KG
220KG
250KG	I	375	1246	384	/	1165	/	375	/	/	100
280KG
315KG
355KG	J	375	1406	384	/	1325	/	375	/	/	135
400KG
