西安西驰电气股份有限钱柜网址钱柜平台登录钱柜最新版下载（证券代码831081），成立于2002年。 对照阅读是一家专业从事电力电子产品研发、制造、销售的高新技术企业。
了解更多
- 产品概述

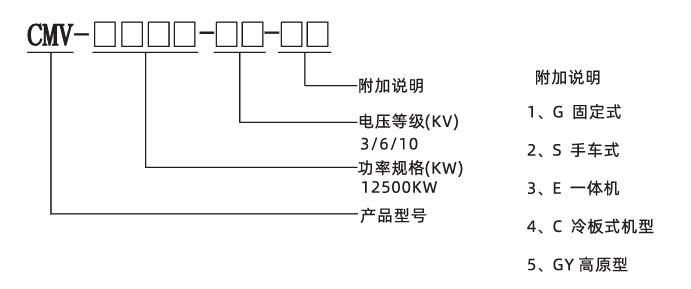

- 型号说明
- 规格型号
- 技术特点
- 使用条件

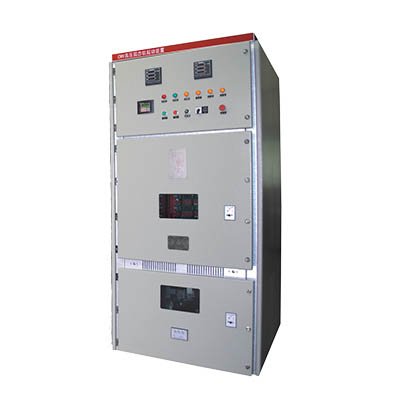

无级控制输出电压、使电动机平稳地起动和停止。它具有过载、缺相、运行过流等故障保护功能，CMV-G系列通用型软起动控制钱柜网址钱柜平台登录钱柜最新版下载主要适用于鼠笼式异步、同步电动机的起动和停止的控制与保护。它采用串并联用晶闸管。使用它能有效地避免因电动机起动电流过大给电网带来的有害冲击、能在有限的电网容量下正常使用大功率电机并延长其使用寿命。
工作可靠、结构模块化、免维护的优点；具有技术先进，1、以晶闸管阀体作为主电路部件，
2、产品适应能力强，能在国内外孤网或发电机组供电情况下正常工作；
3、基于32位ARM核微控制器执行中心控制，具有响应速度快、控制精度高。抗干扰能力强等优势；
4、柜体釆用KYN28结构，材料釆用覆铝锌板，外观美观大方，经多重折弯组装而成。所有的控制操作均在柜门关闭状态下进行；
具有五防闭锁功能；柜体由钱柜网址钱柜平台登录钱柜最新版下载室、高压室、阀组室三部分组成，5、高钱柜网址钱柜平台登录钱柜最新版下载分离，
6、柜体和标准开关柜一致，可方便的完成同现场其它高压开关柜并柜。使整个系统风格统一、美观；
7、阀组不可抽出；
8、防护等级IP40；
项目 | 基本参数 |
负载种类 | 三相高压鼠笼式异步电机、同步电机 |
交流电压 | 3000---10000VAC |
工作频率 | 50HZ/60HZ±2HZ |
相序 | CMV允许在任何相序下工作（可通过参数设定） |
旁路接触器 | 具有直接起动容量的接触器 |
控制电源 | AC/DC（110-220V）±15％ |
瞬时过电压保护 | dv/dt吸收网络 |
起动频次 | 1-3次（每小时） |
环境条件 | 环境温度：-20-+50℃；相对湿度：5％--95％无凝露；海拔小于2000米（大于2000米需降容使用） |
保护功能 | |
缺相保护 | 在起动或运行过程中，断开主电源的任意相 |
运行过流保护 | 运行过流保护设定：20~500%le |
相电流不平衡保护 | 相电流不平衡保护：0~100% |
过载保护 | 过载保护级别：10A、10、15、20、25、30、OFF |
欠载保护 | 欠载保护级别：0~99%；欠载保护动作时间；0~250S |
起动超时 | 起动时间限制：0~120S |
过压保护 | 主电源电压高于额定值的120%时，过压保护 |
欠压保护 | 主电源电压低于额定值的70%时，欠压保护 |
相序保护 | 允许在任何相序下工作（可通过参数设定） |
接地保护 | 接地电流大于设定值时保护 |
通讯说明 | |
通讯协议 | Modbus RTU |
通讯接口 | Rs485 |
网络连接 | 每台CMV可与31台CMV设备连网通讯 |
功能 | 通过通讯接口可以观察运行状态、编程 |
操作界面 | |
显示 | LCD（液晶）显示/触摸屏显示 |
语言 | 中、英文 |
键盘 | 6个触摸式薄膜按键 |
仪表显示 | |
主电源电压 | 显示三相主电源电压 |
三相电流 | 显示三相主回路电流 |
数据记录 | |
故障记录 | 记录最近15次故障信息 |
起动次数记录 | 记录本钱柜网址钱柜平台登录钱柜最新版下载的起动次数 |
额定电压 （KV） | 规格型号 | 额定电流 （A） | 规格尺寸（宽×深×高） | ||
G(固定式） | S(手车式） | E(一体机） | |||
3kV | CMV-400-3 | 100 | 1000×1500×2300 | 1000×1500×2300 | 1000×1500×2300 |
CMV-630-3 | 150 | ||||
CMV-710-3 | 170 | ||||
CMV-1300-3 | 320 | ||||
CMV-1600-3 | 400 | 1300*1660*2300 (冷板） | / | / | |
CMV-2400-3 | 577 | ||||
| 6kv | CMV-420-6 | 50 | 1000(800)×1500×2300 | ||
CMV-630-6 | 75 | ||||
CMV-1250-6 | 150 | ||||
CMV-1400-6 | 160 | 1000×1500×2300 | 1000×1500×2300 | 1000×1500×2300 | |
CMV-1600-6 | 200 | ||||
CMV-2500-6 | 300 | ||||
CMV-2650-6 | 320 | ||||
CMV-3300-6 | 400 | 1300*1660*2300 (冷板） | / | / | |
CMV-4150-6 | 500 | ||||
CMV-4800-6 | 577 | ||||
| CMV-5000-6 | 601 | 3000*1500*2300 | 3000*1500*2300 | 3000*1500*2300 | |
| CMV-5500-6 | 661 | ||||
| CMV-6000-6 | 722 | ||||
| CMV-6500-6 | 782 | ||||
| CMV-7200-6 | 866 | ||||
| 10kv | CMV-420-10 | 30 | 1000(800)×1500×2300 | ||
CMV-630-10 | 45 | ||||
CMV-800-10 | 60 | ||||
CMV-1250-10 | 90 | ||||
CMV-1500-10 | 110 | ||||
CMV-1800-10 | 130 | ||||
CMV-2250-10 | 160 | 1000×1500×2300 | 1000×1500×2300 | 1000×1500×2300 | |
CMV-2500-10 | 180 | ||||
CMV-2800-10 | 200 | ||||
CMV-3500-10 | 250 | ||||
CMV-4000-10 | 280 | ||||
CMV-4500-10 | 320 | ||||
CMV-5500-10 | 400 | 2300*1500*2300 (冷板） | / | / | |
CMV-6000-10 | 430 | ||||
CMV-7000-10 | 500 | ||||
CMV-8000-10 | 577 | ||||
CMV-9000-10 | 650 | 3000*1500*2300 | |||
CMV-10000-10 | 722 | ||||
CMV-12500-10 | 902 | ||||
